Z400FX E4用上側リヤキャリパーサポート

ブレンボカニキャリパー対応品　ゲイルスピードアキシャルタイプもOKです。

純正ホイール、サンスターローター260mmローター、純正スイングアーム対応商品

社外ワイドホイールは対応しません。（純正に準じたホイールは対応可能）

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

使用するホイール、ブレーキローター、スイングアームの内幅をお知らせいただきキャリパーセンターはもちろんのことボルトオンにて装着できるKITです。

純正及びサンスター２９０ｍｍローターにブレンボラグビーで純正トルクロッドボルトオンのキャリパーサポートです。

ＳＴＤスイングアーム無加工にて取付できます。

対応機種

Z1000MK2/Z750FX/Z1R/Z750D1

Z400FX(E1~E3)用リヤキャリパーサポート

CP2696、ブレンボラグビー用があります。（備考欄にご記入ください）

純正ホイール、純正277.5ｍｍローター、純正スイングアーム用です。

社外ホイールは未確認です

スイングアームに純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

商品内容

キャリパーサポート、キャリパー取り付けボルト

別途必要部品

キャリパーとなっております。

ＭＫ２ＳＴＤ、ＫＺスポーク、ダイマグ、マグ鍛装着可能です。

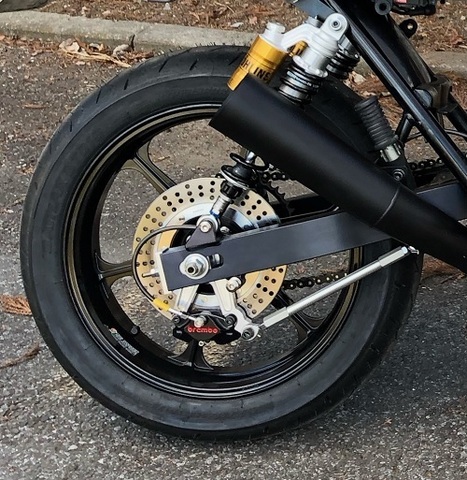

参考写真はＶ型ポケットキャリパーサポート、サンスター220ｍｍローターの組み合わせです。

ＳＳＩＴＯ製Ｚ４穴小径ディスクアタッチメントを装着することによりボルトオンにて可能にしました。

http://ssito.cart.fc2.com/ca183/154/p-r183-s/

ローターとセットのＫＩＴも設定あります。

http://ssito.cart.fc2.com/ca113/280/p-r-s/

使用しているホイール、ディスク、スイングアーム内寸をお知らせしてもらいディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにします。

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

２４０ｍｍ用、２５０ｍｍ用もございます。

ＭＫ２ＳＴＤ、ＫＺスポーク、ダイマグ、マグ鍛装着可能です。

参考画像はＶ型ポケットキャリパーサポート、ゲイルスピード220ｍｍローターの組み合わせです。

※CP3696はキャリパーボディがCP2696に比べて大きいのでそのまま220ｍｍで設計するとキャリパーボディがＺ４穴小径ディスクアタッチメントに当たります。

接触をかわす為にブレーキパッドをローターの当たり面の内側に合わせて設計していますのでブレーキパッド外側をローター外周に合わせて削ってから装着する必要があります。

ＳＳＩＴＯ製Ｚ４穴小径ディスクアタッチメントを装着することによりボルトオンにて可能にしました。

http://ssito.cart.fc2.com/ca183/154/p-r183-s/

使用しているホイール、ディスク、スイングアーム内寸をお知らせしてもらいディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにします。

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

２４０ｍｍ用、２５０ｍｍ用もございます。

Z1000MK2,Z750FX,Z750A4/5,Z1R,KZ1000純正ホイール/ソード/ゲイルスピード/マグ鍛/ラヴォランテなど現行モデルのホイール対応（４穴）

キャリパーはブレンボカニ（新型、旧型、３２ｍｍ、３４ｍｍ）対応です。

スイングアームはKZ、MK2純正及びそれに順ずるもの

純正トルクロッドが取り付けできるようなっているスイングアームです。

備考欄に使用する250mmローターとスイングアームをご記入ください。

250mmローターは各社で寸法が違うため教えていただく必要があります。

サンスターTR-13HZとPMCローターの場合は別途1mmスペーサーが必要となります。

商品選択で「TR-13HZ.PMCローター用スペーサー」もお選びください。

商品内容は

250mm用上側キャリパーサポート

キャリパー側ボルト×２

トルクロッド幅調整スペーサー

※トルクロッド側ボルトは純正を使用してください

ご使用のスイングアーム、ホイール、ブレーキローター等をお聞きして

キャリパーセンターはもとより、スイングアームとのカラーもかねて製作しています。

セミオーダーとなりますので、納期は１週間～２週間程頂いております。

備考欄にスイングアーム、ホイール、ブレーキローターの種類をご記入下さい。

詳しくわからない場合はご相談下さい。

Z400FX E4用上側リヤキャリパーサポート

CP2696対応　適応するキャリパーサポートが２種類あります。

希望のローター径を教えてください。

純正ホイール、純正260mmローター、純正スイングアーム対応商品と

純正ホイール、サンスター270ｍｍローター、純正スイングアーム対応商品です。

社外ワイドホイールは対応しません。（純正に準じたホイールは対応可能）

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが

接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

ブレンボカニ８４ｍｍ用２５０ｍｍローター用のキャリパーサポートです。

基本的にZ系用です。

使用しているホイールとスイングアーム内寸をお知らせしてもらいディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにしました。

備考欄に使用しているホイールとディスク、スイングアーム内寸をご記入ください。打ち合わせ製作のうえ納品いたします

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

Z400FX E4用上側リヤキャリパーサポート

ブレンボラグビー対応

純正ホイール、純正260mmローター、純正スイングアーム対応商品と

純正ホイール、サンスター270ｍｍローター、純正スイングアーム対応商品です。（別商品です）

使用するローターをお知らせください。

社外ワイドホイールは対応しません。（純正に準じたホイールは対応可能）

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが

接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

Z1000J/R/1100GP/1100R用リヤキャリパーサポート

3696キャリパー用

2696と3696はブレーキパッドの位置が違うので使用するキャリパーをお知らせください。（サポートに互換性はありません）

純正ホイール、純正270mmローター、純正スイングアーム用です。

社外ホイールは対応しません。

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが

接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

Ｚ用ホイールに４ハヤブサ用の２４０ｍｍローターを使用してブレンボカニ８４ｍｍを組み合わせのキャリパーサポートです

ＳＳＩＴＯ製アタッチメントを装着することによりボルトオンにて可能にしました。

使用しているホイール、ディスク、スイングアーム内寸をお知らせしてもらいディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにします

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

２２０ｍｍ用、２５０ｍｍ用もございます。

Z1000MK2,Z750FX,Z750A4/5,Z1R,KZ1000純正ホイール/ソード/ゲイルスピード/マグ鍛/ラヴォランテ/モーリスなど現行モデルのホイール対応（４穴）

キャリパーはCP2696とブレンボラグビーがお選びいただけます。

(キャリパーサポートは互換性はありません、各専用設計です）

商品内容は

サンスター/Z1Rタイプ/250mmリヤローター（TR13-HZ）と

当社250mm用上側サポートＫＩＴのセット価格です。

少々お値打ちになっております。

CP2696、ブレンボラグビーよりお選び下さい。

備考欄に使用するキャリパーをご記入ください

肉抜きタイプ（Ｐ）、２穴タイプ、モリワキもございます。

参考写真はＡＭＡを彷彿させるＶ型のキャリパーサポート（Ｖ型Ｆフラット）

ご使用のスイングアーム、ホイール、ブレーキローター等をお聞きして

キャリパーセンターはもとより、スイングアームとのカラーもかねて製作しています。

セミオーダーとなりますので、納期は１週間～２週間程頂いております。

備考欄にスイングアーム、ホイール、ブレーキローターの種類をご記入下さい。

詳しくわからない場合はご相談下さい。

Z1000J/R/1100GP/1100R用リヤキャリパーサポート

ブレンボカニキャリパー対応

ブレンボカニキャリパー対応の場合は純正のホイールカラーでは成立しない為、別途付属のホイールカラーに交換していただきます。（4,500円）

純正ホイール、5mm厚み270mmローター、純正スイングアーム用です。

社外ホイールは対応しません。

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが

接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

肉抜きタイプ（Ｐ）、２穴タイプ、モリワキもございます。

参考写真はＡＭＡを彷彿させるＶ型のキャリパーサポート（Ｖ型Ｆフラット）

ご使用のスイングアーム、ホイール、ブレーキローター等をお聞きして

キャリパーセンターはもとより、スイングアームとのカラーもかねて製作しています。

セミオーダーとなりますので、納期は１週間～２週間程頂いております。

備考欄にスイングアーム、ホイール、ブレーキローターの種類をご記入下さい。

詳しくわからない場合はご相談下さい。

ゼファー７５０用リヤキャリパーサポート

ブレンボカニキャリパー用になります

ZEP750用ホイール、純正230mmローター、純正スイングアーム用です。

社外ホイールは純正トルクロッドが使用できる物

ＢＩＴＯマグ鍛、ゲイルスピードはブレーキ側カラーを4.5mm短くする加工が必要です。

ＢＩＴＯマグ鍛、ゲイルスピード用専用カラー設定いたしました。

備考欄に使用する社外ホイールを記入ください。

スイングアームに純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームの内寸をご記入ください。

Z400FX(E1~E3)用リヤキャリパーサポート

CP2696、ブレンボラグビーよりお選びください。

純正ホイール、サンスター２５０ｍｍローター、純正スイングアーム用です。

社外ホイールは未確認です

スイングアームに純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

商品内容

キャリパーサポート、ローターアダプター、取り付けボルト

別途必要部品

ローター、キャリパーとなっております。

Z1000MK2,Z750FX,Z750A4/5,Z1R,KZ1000純正ホイール/ソード/ゲイルスピード/マグ鍛/ラヴォランテなど現行モデルのホイール対応（４穴）

キャリパーはブレンボカニ（新型、旧型、３２ｍｍ、３４ｍｍ）対応です。

スイングアームはKZ、MK2純正及びそれに順ずるもの

純正トルクロッドが取り付けできるようなっているスイングアームです。

備考欄に使用するスイングアームをご記入ください。

商品内容は

サンスター/MK2タイプ/250mmリヤローター（TR12H）と１ｍｍスペーサー

当社250mm用上側サポートＫＩＴのセット価格です。

少々お値打ちになっております。

Z1000MK2,Z750FX,Z750A4/5,Z1R,KZ1000純正ホイール/ソード/ゲイルスピード/マグ鍛/ラヴォランテなど現行モデルのホイール対応（４穴）

画像はローターが違います！すみません。

サンスター/MK2タイプ/250mmリヤローター（TR12H）と

当社250mm用下側サポートＫＩＴのセット価格です。

少々お値打ちになっております。

この商品はブレンボカニ用です。

他キャリパー用もございます。

Z1000J/R/1100GP/1100R用リヤキャリパーサポート

CP2696

2696と3696はブレーキパッドの位置が違うので使用するキャリパーをお知らせください。（サポートに互換性はありません）

純正ホイール、純正270mmローター、純正スイングアーム用です。

社外ホイールは対応しません。

（純正トルクロッドを使用するため、社外ワイドホイールはタイヤとトルクロッドが

接触します）

純正トルクロッドを加工すれば装着可能です。

社外スイングアームは純正トルクロッド受けがないと取り付けできません。

スイングアームのみワイドの場合は備考欄に使用しているスイングアームをご記入ください。

Z1000MK2,Z750FX,Z750A4/5,Z1R,KZ1000純正ホイール/ソード/ゲイルスピード/マグ鍛/ラヴォランテなど現行モデルのホイール対応（４穴）

キャリパーはCP2696とブレンボラグビー対応です。

商品内容は

サンスター/MK2タイプ/250mmリヤローター（TR12H）と

当社250mm用上側サポートＫＩＴのセット価格です。

少々お値打ちになっております。

CP2696、ブレンボラグビーよりお選び下さい。

備考欄に使用するキャリパーをご記入ください

ブレンボカニ８４ｍｍ用２５０ｍｍローター用の当社ＳＴＤタイプのＲキャリパーサポートです。

使用するホイールとローターとスイングアーム(社外の場合は内寸等）をお知らせください。

サンスターTR-13HZの5mmローター使用の場合別途１ｍｍスペーサーか

http://ssito.cart.fc2.com/ca113/349/p-r-s/

３５ｍｍ/３０ｍｍホイールカラーが必要となります。

http://ssito.cart.fc2.com/ca113/255/p-r113-s/

備考欄に使用しているホイールとディスク、スイングアーム内寸をご記入ください。打ち合わせ製作のうえ納品いたします

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

スイングアーム下側にトルクロッド受けが必要です。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

ＭＫ２/Ｚ１０００/Ｚ４穴社外ホイール（ＢＩＴＯマグ鍛、ゲイルスピード、SWORD）に
ブレンボカニ（８４ｍｍ）キャリパーとサンスターTR-13HZ 5ｍｍローターの組合せの場合に必要となります。

当社キャリパーサポートと組み合わせが必要です。

当社のキャリパーサポートに付属される

ワイヤリング用の穴加工済ボルトです。

ワイヤリング穴加工の後ブラックは黒クロメート処理、

シルバーはジオメット処理を施し防錆しています。

素材はクロモリです。

あらゆるスイングアーム、Ｚ系ホイール、社外２５０ｍｍディスクに対応するセミオーダーシステムです。

対応スイングアーム

MK2/Z1R/KZ1000系STD内幅２１８～２２０ｍｍスイングアーム

２２０ｍｍ～社外スイングアーム（内幅、メーカーをお知らせ下さい）

対応ホイール

MK2/Z1R/KZ1000純正/BITOマグ鍛4穴/PMC4穴/ゲイルスピードMK2用ホイール

対応ブレーキディスク

各社250mmブレーキディスクローター

各社（サンスター/PMC/BITOなど）２５０ｍｍブレーキローターは全てオフセット値が異なります。

正確なキャリパーセンターでキャリパーサポートを製作するために必ず備考欄に使用するブレーキローターのご記入をお願いします。

使用するホイール、ブレーキローター、スイングアームの内幅をお知らせいただきキャリパーセンターはもちろんのことボルトオンにて装着できるKITです。

純正及びサンスター２９０ｍｍローターにCP2696で純正トルクロッドボルトオンのキャリパーサポートです。

ＳＴＤスイングアーム無加工にて取付できます。

対応機種

Z1000MK2/Z750FX/Z1R/Z750D1

リヤローターを限界まで小さくしてみました！

使用するホイール、ブレーキローター、スイングアームの内幅をお知らせいただきキャリパーセンターはもちろんのことボルトオンにて装着できるKITです。

サンスター２５０ｍｍローターにCP2696で純正トルクロッドボルトオンのキャリパーサポートです。

ノーマルが２９０ｍｍのところを２２０ｍｍに小径化して純正のように取り付けることができます。

別途Z4穴アタッチメント及びサンスタープレミアムレーシングリヤローター品番０２２(ホール、スリット、ホール＆スリット)が必要です。
http://ssito.cart.fc2.com/ca183/154/p-r183-s/

http://ssito.cart.fc2.com/ca135/158/p-r135-s/

フロントブレーキを強化してリヤブレーキが効き過ぎな場合有効です。

様々なタイプをご用意していますのでブラック、シルバー、ビレットを備考欄にご記入ください。

対応機種

Z1000MK2/Z750FX/Z1R
スポークホイールは装着できません

使用するホイール、ブレーキローター、スイングアームの内幅をお知らせいただきキャリパーセンターはもちろんのことボルトオンにて装着できるKITです。

サンスター２５０ｍｍローターにCP2696で純正トルクロッドボルトオンのキャリパーサポートです。

ノーマルが２９０ｍｍのところを２５０ｍｍに小径化して純正のように取り付けることができます。

フロントブレーキを強化してリヤブレーキが効き過ぎな場合有効です。

ＳＴＤスイングアーム無加工にて取付できます。

対応機種

Z1000MK2/Z750FX/Z1R/Z750D1

往年のモリワキモンスターを模したサポートです。

通常１０ｍｍアルミ板で製作されることが多いサポートですが、１５ｍｍよりCP2696の美しいラインに合わせ削り出し一見フラットに見えるようしながらも裏側をできる範囲で肉抜きすることにより重量増加をおさえて製作しました。

使用しているホイールとディスクとスイングアーム内寸をお知らせしてもらいカラーを専用に削り出しディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにしました。

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

Ｚ用ホイールにＧＳＸＲ１０００用の２２０ｍｍローターを使用してブレンボカニ８４ｍｍを組み合わせました。

参考写真はＶ型ポケットキャリパーサポート、サンスターワークスエキスパンド220ｍｍローターです。

リヤ小径ローターは憧れでした。

ＳＳＩＴＯ製Ｚ４穴小径ディスクアタッチメントを装着することによりボルトオンにて可能にしました。

使用しているホイール、ディスク、スイングアーム内寸をお知らせしてもらいディスクセンター及びスイングアームにボルトオン状態で納品できるＫＩＴにします。

ホイールセンターが出ていないとボルトオンで使用できない場合があります。

別途トルクロッドもご用意できます。またスイングアームにトルクロッド受けを取り付けることも可能です。ホイール、スイングアームをお送りしていただいて加工することもできます。

２４０ｍｍ用、２５０ｍｍ用もございます。
